Evolucionando talado de columna: 1 - Guía laser, planificación y diseño

Hace poco he obtenido mi primer taladro vertical o de columna, en concreto un Fox F12-912PLUSde 350W y 250mm de recorrido. Es un taladro compacto, pero perfecto para los proyectos que tengo en mente.

La primera modificación que le hare será añadirle una guía laser para poder centrar más fácil y con mas precision los taladros.

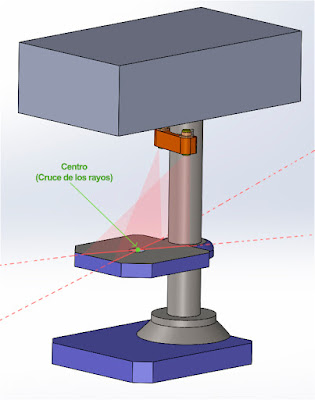

El principio es muy sencillo, tendrá dos lasers que proyectarán una linea cada uno. Estas lineas se cruzarán y donde se cruzan será nuestro centro.



Los materiales que vamos a necesitar comprar son los siguientes:

Item Cantidad Imagen Referencia
Laser 2
Tornillo M2 2
Tuerca M2 2
Muelle 2
Brida 2
Pulsador 1
Porta Pilas 1



El resto de piezas, necesarias para fabricar nuestra guía láser están impresas en 3D.

En un principio el sistema va a depender de baterías para hace funcionar los lasers.
Aunque en un futuro añadiré un transformador y así poder alimentar directamente los lasers con la corriente que le llega al taladro y no tener que depender de baterías.

Además el sistema tiene un pulsador de encendido y apagado que nos permite desactivar los lasers por si no los necesitamos y así no consumir las baterías.

Como podéis ver, el sistema es muy simple, aprovechamos la columna cilíndrica para encajar la pieza base.
La pieza base va anclada










La pieza base cuenta con dos orificios por los que pasaran los lasers, los lasers tiene una pieza que permite rotarlos sobre el orificio y fijarlos con un tornillo. Rotar los láser nos permite ajustar el centrado.

En la siguiente parte veremos como montar el sistema paso a paso y como funciona en la realidad.
